开云官方体育app官网 麒麟9030被拆解: 莫得EUV的解围, 却仍赢了Intel 18A!

每次提到华为手机,这几年皆在市麇集引起了很高的热度,原因也相配的浅薄,一方面如今的麒麟芯片正在连接打破,且取得了很高的热度。

另一方面,当今的鸿蒙OS系统也在连接擢升,尤其是鸿蒙OS7发布之后,更是带来了不少的变化,对于如今的市集来说,冲击力更曲直常猛。

再加上华为旗下的新机数目也在连接的擢升,从Mate系列到Pura系列,然后到畅享系列和nova系列,如实引起了不少用户的宥恕。

重心是近期的市麇集更是传出了对于芯片被拆解的音书,迪子看完只好一个思法,那等于咱们在前进,但前进的花样,还是和全寰宇不一样了。

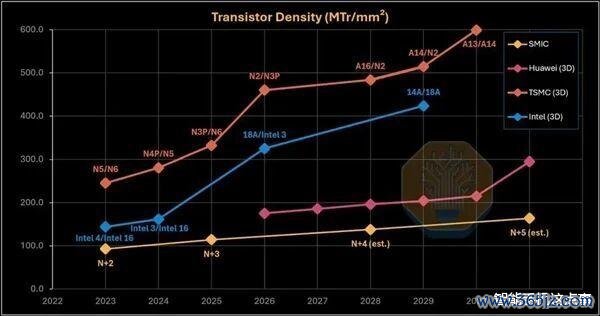

需要了解,论说中最持东说念主眼球的标题性论断是SMIC的N+3工艺,最小金属间距作念到了32.5纳米,比英特尔最新18A工艺出货的36纳米还伏击凑约10%。

淌若只看这个数字很容易产生一种弯说念超车的错觉,但SemiAnalysis的工程师们在透射电子显微镜下看到的是另一幅图景。

原因是N+3的密度不是EUV光刻机刻出来的,而是浸没式DUV光刻机通过激进的自瞄准四重图案化(SAQP),互助浩荡野心-本事协同优化(DTCO)拼出来的。

这意味着更多的掩模版、更严苛的套刻精度兑现、更复杂的工艺历程,以及更高的本钱和更低的良率,这些皆是擢升幅度很强的处所。

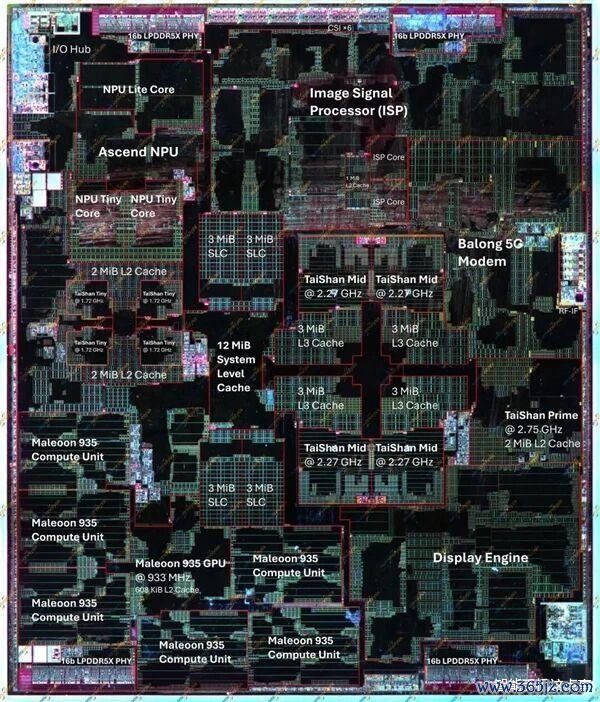

此外,显微镜下的鳍片玄虚最能阐扬问题,N+3的FinFET鳍片比台积电N6更高、更窄,纵横比达到了约9.5:1,而N6只好7.8:1,也等于说更高的鳍片如实能擢升电流运转才气,但也更脆弱、更难兑现。

淌若说工艺层面的追逐还是代价不菲,那么性能层面的差距则愈加直不雅。

麒麟9030 Pro的CPU超大核,单时钟周期性能神圣很是于Arm 2021年的Cortex-X2水平,苹果的能效中枢在仅1W功耗下就能提供比华为超大核越过20%的整数性能,而华为的超大核要烧到4.5W。

GPU方面,马良935天然比拟前代逾越纷乱,撑持硬件光追,但距离现时骁龙8 Elite和天玑9500仍有2-3倍的性能差距,致使不错说论说给出的论断很直白,麒麟9030 Pro的性能约等于三年前的安卓旗舰。

这不是野心才气的差距,华为自研的泰山中枢、马良GPU,在架构层面是有竞争力的,信得过的边界来自节点代差,当苹果、高通还是在台积电N3P上构建芯斯须,华为仍在DUV的极限角落挣扎。

更先进的节点不仅意味着更小的晶体管,更意味着更优的电压-频率弧线、更大的晶体管预算、更宽的实施单位和更深的缓存,莫得EUV,你很难在团结个面积里塞进相同多的战争力。

不外还好的是,华为并莫得坐以待毙,既然无法在二维平面上赓续追逐,那就换个维度竞争。

在2026年的IEEE外洋电路与系统研讨会上,开云中国体育2026世界杯官方app华为讲求建议了τ缩放定律,这里的τ不是线宽,而是数据出动与处置的时分本钱。

并且LogicFolding等于这一理念的具体落地,它不是浅薄的芯片堆叠,而是一种激进的3D逻辑分区本事,把团结个功能模块的不同部分,拆分到多个有源硅层上,通过超精致间距的羼杂键合贯穿。

枢纽旅途的物理长度被大幅质问,中继缓冲器数目减少,频率和能效因此得回擢升,这不是在走避EUV缺失的实验,而是在从头界说游戏律例。

华为公布的门路图线路,其超大核考虑频率将从现时的2.75GHz,在2031年擢升至约5GHz,实验室里,3.1GHz和3.39GHz的版块还是在测试。

天然了,这相同不是免费的午餐,3D堆叠意味着更复杂的散热、更严苛的键合精度、全新的EDA野心历程。

其次,SemiAnalysis的论说临了给出了一个耐心的判断,出口束缚并未禁绝中国半导体产业的前进,但它从头界说了优化问题的操纵条目。

需要了解,在畴昔中国半导体的最优解是买最佳的树立、走最短的路,当今EUV光刻机被禁运,最优解形成了用DUV多重图案化走到极限,同期在系统架构和先进封装上寻找赔偿。

这不是一条更优的路,而是一条更贵、更难、容错率更低的路,但这条路如简直走通,这亦然华为这几年正在悉力发展的枢纽。

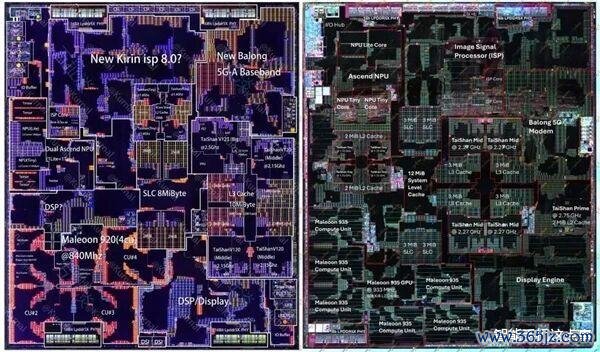

从麒麟9000s到9010、9020,再到今天的9030,SMIC和华为讲解了即使莫得EUV,莫得西方EDA器具,也能持续迭代出货耗尽级SoC。

王者荣耀下注平台2026最新版官方app下载

更值得宥恕的是,SMIC正在将N+2和N+3工艺授权给华力微/华虹,制造才气的瓶颈正在从某一家晶圆厂扩散到更凡俗的生态。

这意味着制裁的精确度正在被稀释,致使不错说当平头哥、寒武纪乃至更多国内AI芯片野心公司皆能接入这套工艺时,单纯针对SMIC的封闭效能将大打扣头。

天然了,迪子以为无谓因为32.5纳米的金属间距而盲目原意,也无谓因为很是于三年前旗舰的性能而过度悲不雅。

中国半导体当下的真实处境恰如这份拆解论说所揭示的一样,那等于咱们在DUV的极限角落,用极高的代价换来了台积电N6级别的密度;咱们在系统架构层面,用3D堆叠和封装革命试图弥补工艺代差;咱们在产业生态层面,用自主EDA和工艺授权构建着抗拒封闭的冗余度。

总之,不需要在每一个维度上打败台积电,只需要在枢纽限度里,不再被卡死,并且麒麟9030不黑白常,致使不是振荡点,它仅仅告诉咱们走了多远,以及还有多远要走。
